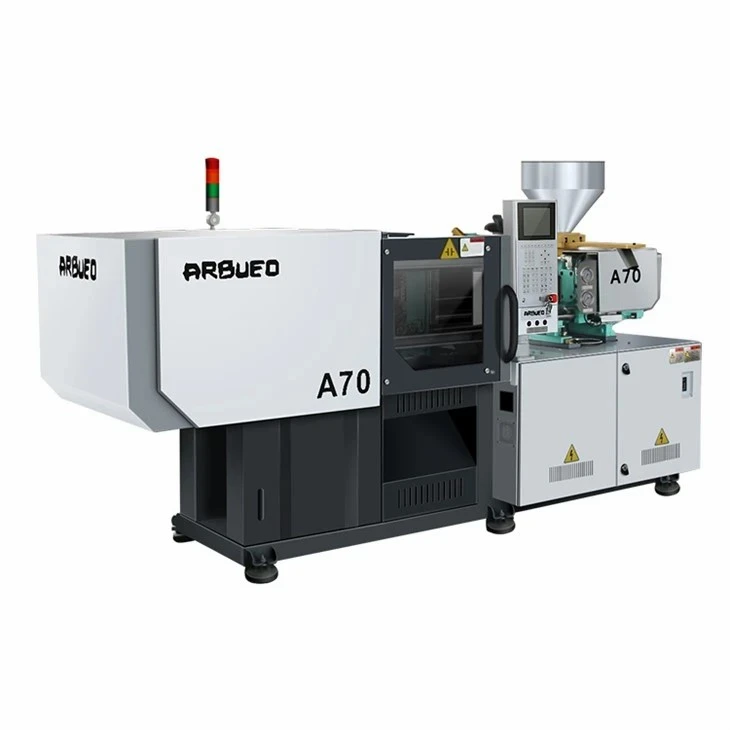

고주기 생산을 위한 고속 사출 성형기

이 고속-사출 성형기는 벽이 얇은 플라스틱 부품의 빠른-사이클, 대량-생산을 위해 특별히 설계되었습니다. 식품 포장, 의료 소모품, 광학 부품 및 정밀 전자 장치와 같은 까다로운 응용 분야를 위해 설계된 이 플랫폼은 단일-실린더/이중-실린더 고압-압력 주입 장치와 고강성 토글 클램핑 구조를 결합합니다.-
폐쇄형-루프 서보 시스템, 질소 어큐뮬레이터 가속 및 독립적인 병렬 유압 회로를 통합함으로써 이 시리즈는 최대 800mm/s의 주입 속도와 1.5초 미만의 건조 사이클 시간을 달성합니다. 이 기계는 연중무휴 연속적인 고강도 작업 시 열 드리프트와 압반 편향을 제거하여 +-0.1% 샷-에서-샷 중량 편차 내에서 반복성을 제공합니다.

아래의 기술 매개변수는 고속 생산 라인 전체의 표준 구성을 나타냅니다.- 금형 캐비테이션 및 수지 흐름 동작을 기반으로 맞춤형 스크류 비율과 사출 장치를 사용할 수 있습니다.

고-응답 서보 인젝션 시스템:높은-유량 비례 방향 밸브와 결합된 낮은-관성 서보 드라이브를 활용하여 25밀리초 이내에 최대 주입 속도에 도달합니다.

질소 축압기 지원:통합 유압 어큐뮬레이터는 충전 단계에서 즉각적인 유압 흐름을 제공하여 초-벽 섹션(벽 두께 최소 0.35mm)에서 용융 동결을 방지합니다.

평행 운동(동시 동작):독립적인 유압 회로를 통해 금형 개방, 가소화, 배출이 동시에 가능해 전체 사이클 시간이 15~30% 단축됩니다.

고-강성 박스-플래튼 디자인:유한 요소 분석(FEA) 최적화된 형판 설계는 전체 체결력 하에서 편향을 최소화하여 균일한 금형 응력 분포를 보장하고 금형 수명을 연장합니다.

폐쇄형-루프 압력 및 속도 제어:디지털 선형 광학 인코더와 변환기 피드백 루프는{0}}실시간 압력과 위치 조절을 유지하여 플래시와 미성형을 억제합니다.

에너지-효율적인 공통 버스 서보 전력:전기-유압식 서보 기술은 기존 가변 변위 펌프 시스템에 비해 전력 소비를 30%~50% 줄입니다.

고속-얇은-벽 성형은 폴리머 용융물이 얇은 공동 내에서 유리 전이 온도에 도달하기 전에 빠른 충전이 필요합니다.
운영 워크플로우 단계
가소화: 고분자 수지가 호퍼와 배럴을 통해 유입되어 고속-전단 가소화가 진행됩니다.
압력 부스트: 유압 어큐뮬레이터가 활성화되어 즉각적인 주입 가속을 제공합니다.
캐비티 주입: 폐쇄 루프 선형 광학 인코더 모니터링에서 고속-충진이-발생합니다.
병렬 작업: 가소화 및 냉각이 금형 개방 및 부품 배출과 동시에 진행됩니다.
핵심 시스템 구성
클램핑 유닛:
강화 강철 부싱과 자동 중앙 집중식 그리스 윤활 기능을 갖춘 5점 이중 토글 메커니즘.
선형 가이드 레일로 지지되는 이동형판은 형판 기울기를 제거하고 금형 마모를 낮춥니다.
잠기기 전에 배출되지 않은 부품을 감지하는 민감한 저압{0}}금형 보호 회로-
주입 장치:
단일-실린더 또는 밸런스 트윈-실린더 주입 구조로 왕복 질량 관성을 최소화합니다.
고전단 혼합 및 신속한 가소화를 위해 설계된 질화 또는 바이메탈 배럴 및 스크류(특별히 22:1 ~ 24:1 L/D 비율).
+-1°C 배럴 정확도를 유지하는 PID 다중-영역 온도 모듈이 포함된 세라믹 히터 밴드입니다.
유압 및 제어:
터치-스크린 인터페이스, 실시간-곡선 및 Industry 4.0(Euromap 63/77) 데이터 인터페이스를 갖춘 전용 고속 컨트롤러(KEBA/Techmation)입니다.
오일 온도 오일-물 열 교환기를 갖춘 고압 오일 여과 시스템(3-미크론 등급)입니다.

샷-무게 일관성:정밀 서보 밸브는 1ms 이내에 주입에서 유지 압력까지의 전환을 모니터링하여 멀티-캐비티 툴링 전반에 걸쳐 질량 변화를 +-0.1% 미만으로 유지합니다.
금형 툴링에 대한 스트레스 감소:압반 강성은 최대 클램핑 하중에서도 중심 편향을 방지하여 0.05mm 이내의 평행 정렬을 유지합니다.
빠른 유압 반응:높은-동적 응답 비례 밸브는 유압 신호 지연을 단축하여 0~800mm/s의 순간 가속을 가능하게 합니다.
오일 및 부품 서비스 수명 연장:부드러운 감속 알고리즘은 유압 충격파를 방지하고 최고 오일 온도를 낮추며 장기간 연속 작동 시 씰 무결성을 유지합니다.

표준 및 옵션 나사 형상은 광범위한 열가소성 수지를 수용합니다.

폴리프로필렌(PP):얇은 벽 포장 및 용기를 위한 높은 용융 흐름 속도(MFR 30 - 100) 수지입니다.-

폴리스티렌(GPPS/HIPS):수정처럼-투명한 수저류, 페트리 접시, 견고한 포장 상자 구조.

폴리에틸렌(HDPE/LLDPE):음료수 뚜껑, 마개 및 유연한 얇은{0}}벽 욕조.

폴리카보네이트(PC) 및 ABS:고정밀 전자 하우징과 투명 광학 부품-.

폴리에틸렌 테레프탈레이트(PET):전용 고속-프리폼 주입 설정(옵션으로 높은{1}}토크 모터 구성 필요)

올바른 기계 크기를 선택하려면 사출 중량, 사출 속도 및 금형 설계 매개변수에 대한 형체력의 균형을 맞춰야 합니다.
크기 조정 지침
클램핑력 계산: 러너 채널을 포함한 부품의 투영 면적을 계산합니다. 필요한 캐비티 압력(일반적으로 얇은-벽 PP/PS의 경우 500 - 800 bar)을 곱합니다.
주입 용량 및 흐름 길이: 흐름 길이 대 두께 비율(L/T 비율)을 확인합니다. L/T > 150:1인 경우 어큐뮬레이터-보조 고속-주입 장치가 필요합니다.
가소화 속도: 스크류가 용융물의 품질 저하 없이 사용 가능한 냉각 시간 범위 내에서 필요한 샷 질량을 회복할 수 있는지 확인하십시오.
모듈형 구성 매트릭스
유압 어큐뮬레이터: 극단적인 L/T 비율을 위한 표준 또는 확장 용량.
나사 코팅: 연마 유리-충진 또는 부식성 재료에 대한 크롬-도금, 바이메탈 합금 또는 텅스텐 카바이드 처리.
밸브 게이트 제어: 통합 공압식 또는 유압식 순차 밸브 게이트 컨트롤러(4개, 8개 또는 16개 구역).
자동화 인터페이스: Euromap 67 / 측면 진입 로봇용 SPI 인터페이스,-상위 진입 테이크아웃 시스템-및 IML 자동화.
에어 블로우 장치: 신속한 부품 드롭을 위한 다중-회로 공기 이젝터 밸브.

모든 기계는 공장 출시 전에 표준화된 제조 및 검증 프로토콜을 거칩니다.
구조적 무결성 및 가공:기계 프레임과 플래튼은 {0}고장력 연성철(GGG50/QT500)로 주조되고 CNC 가공 전에 열 어닐링을 통해 응력이 완화됩니다.{3}}
부품 추적성:중요한 유압 및 전기 구성요소(예: Yuken/Rexroth 밸브, Phase/Novatar 서보 모터, Schneider Electricals, KEBA 컨트롤러)는 완전한 직렬 추적성을 제공합니다.
정렬 및 평행선:레이저 간섭계는 0 및 최대 하중 조건에서 플래튼 평행성과 타이 바 정렬을 확인합니다.
공장 승인 테스트(FAT):배송 전에 모든 장치는 연속 48-시간 건조 주기 안정성 테스트를 실행한 후 목표 주입 속도와 작동 압력을 재현하는 부하 테스트를 실행합니다.

우리는 기계 인터페이스를 기존 공장 자동화 및 툴링에 맞추는 맞춤형 엔지니어링 솔루션을 제공합니다.
맞춤형 나사 구성:특정 첨가제 또는 마스터배치를 위한 특수 혼합 요소, 배리어 스크류 및 통풍 배럴.
플래튼 패턴 조정:비-표준 EUROMAP/SPI 구멍 패턴, 맞춤형 위치 링 직경, 스택 몰드의 일광 거리 확장.
색상 매칭 및 브랜딩:맞춤형 페인트 마감, 고객 라벨링 및 특정 안전 가드 도어 구성.
턴키 포장 셀:금형 설계, 고속-측면 진입 로봇-, 금형 냉각기, 수지 건조기 및 다운스트림 비전 검사 시스템을 포함한 완전한 통합입니다.

자세한 기술 제안 및 상업적 견적을 받으려면 다음 프로젝트 세부 정보를 제공하십시오.
부품 사양:3D CAD 파일(.STEP / .IGES) 또는 치수, 벽 두께 및 부품 중량이 포함된 실제 도면.
수지 유형:특정 폴리머 등급, MFR/MFI 데이터시트 및 필러 비율(예: 활석, 유리 섬유).
금형 세부사항:캐비티 수, 금형 치수(L x W x H), 총 금형 중량 및 러너 유형(콜드 러너 또는 핫 러너 시스템).

목표 주기 시간 및 용량:시간/일당 필요한 생산량 및 목표 사이클 시간.
보조 요구 사항:로봇 자동화, 에어 블로우 밸브, 코어 풀 또는 클린룸 규정 준수가 필요합니다.
